Заземление в частном доме своими руками: требования Беларусь 2026

Электричество в доме — это комфорт, который мы перестали замечать. Пока не ударит током. Заземление частного дома остаётся той невидимой страховкой, о которой вспоминают слишком поздно. В 2026 году нормативы ужесточились: теперь ТКП Беларусь требует не просто наличия контура, а документального подтверждения его работоспособности.

Почему именно сейчас? С ростом энергопотребления (кондиционеры, электрокотлы, зарядки для электромобилей) нагрузка на сеть выросла в 2–3 раза по сравнению с 2010-ми. Старые схемы перестали справляться. Контур заземления, сделанный «как у соседа», может не пройти проверку энергонадзора.

Многие владельцы пытаются сэкономить и делают заземление своими руками. Это возможно, но с оговорками: без поверенного прибора и аттестата лаборатории вы не получите документ, который примет страховая или энергосбыт. Здесь кроется главный риск — технически всё может работать, но юридически объект останется «невидимым».

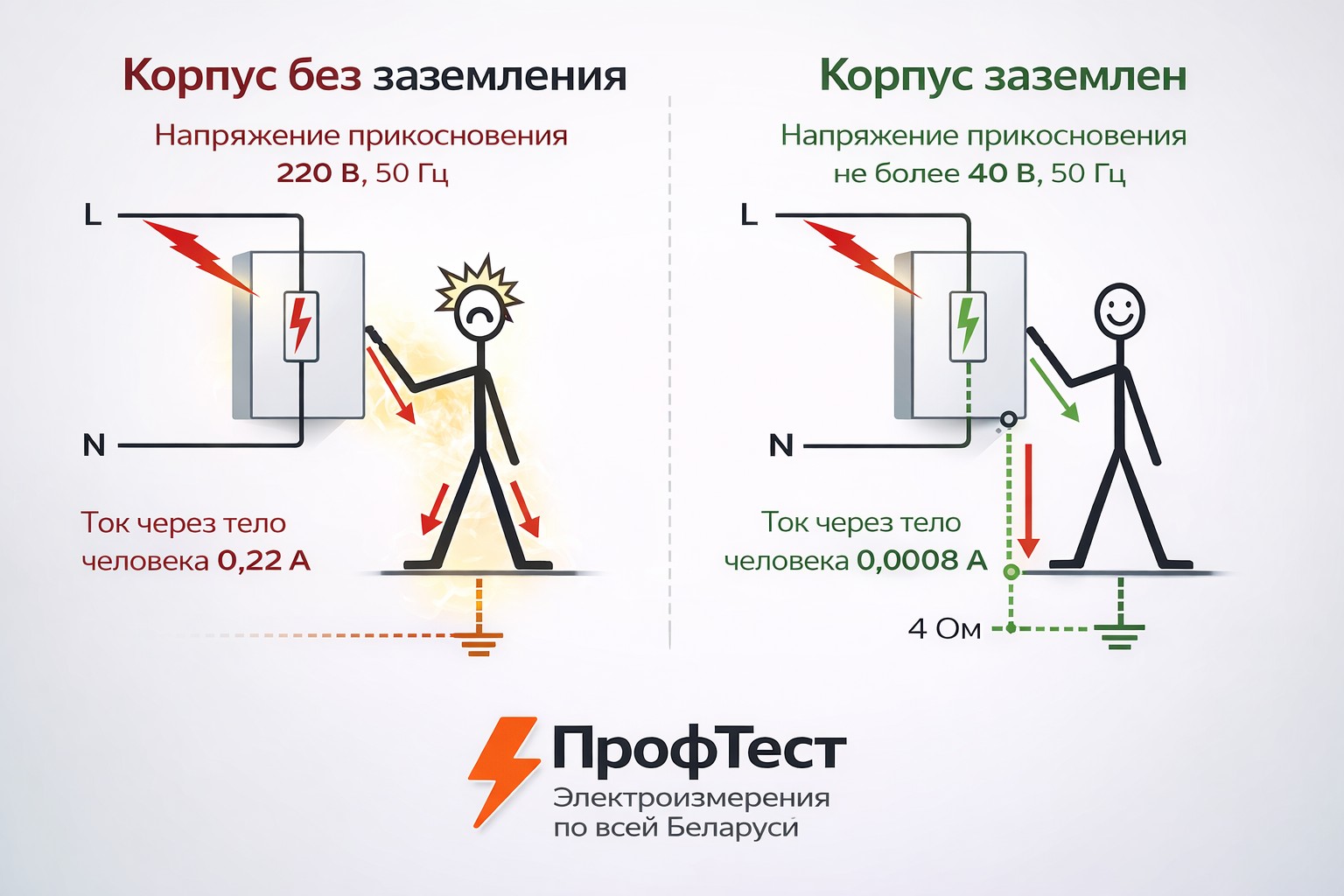

Что такое заземление и почему это обязательно в 2026 году

Физика процесса проста: заземление создаёт искусственный путь наименьшего сопротивления для электричества. Когда изоляция нарушается, ток не ищет человеческое тело, а уходит напрямую в грунт. В основе лежит электробезопасность, игнорировать которую нельзя. Без исправного контура любая утечка тока становится смертельно опасной.

Почему это критично именно сейчас? Бытовая техника стала сложнее, суммарные нагрузки выше. Защита от поражения электрическим током работает только в связке с автоматикой, но ей нужен «куда сбросить» аварийный заряд. Представьте ситуацию: стиральная машина оказалась под напряжением. Обычное касание превращается в удар.

Отсутствие системы ведёт к конкретным проблемам:

1. Риск летального исхода при касании приборов.
2. Возгорание проводки из-за локального перегрева.
3. Выход из строя дорогой электроники.
4. Отключение электроэнергии со стороны снабжающей организации.
5. Невозможность законно продать или застраховать недвижимость.

Законодательство не оставляет выбора. Актуальные нормативы РБ требуют документального подтверждения состояния сети. Инспектор вправе опломбировать щиток при нарушениях. Игнорирование правил превращает дом в источник постоянной угрозы. Сэкономить на проекте можно, но на жизни — нет. Важно помнить: всё должно быть измерено прибором с поверкой.

Нормативные требования к заземлению в Беларуси (ТКП 2026)

Нормативная база — это не бюрократия, а технический язык безопасности. Основным документом остаётся ТКП 336-2011, регламентирующий устройства электроустановок. В связке с ним работает ПУЭ РБ, устанавливая общие правила для всех типов зданий. Без опоры на эти стандарты всё считается самовольным.

Ключевой параметр — сопротивление растеканию тока. Для стандартной сети 220/380 В нормативное значение — 4 Ом для частных домов. Это гарантирует срабатывание автоматов защиты при аварии. В отдельных случаях, например для повторных заземлений на воздушных линиях, допускается сопротивление 30 Ом, но для вводного щита коттеджа это уже повышенный риск.

Цитата из регламента гласит: «Сопротивление заземляющего устройства должно быть таким, чтобы напряжение прикосновения не превышало допустимых значений». Игнорирование норм влечёт юридическая ответственность вплоть до уголовной при несчастных случаях. Владелец отвечает за безопасность сети на своём балансе.

Чем отличаются новые требования от старых? Ранее допускались упрощённые схемы без точных замеров. Сейчас акцент сместился на документальное подтверждение параметров. Просто «закопать металл» недостаточно — нужны цифры в протоколе. Энергонадзор требует точности, а не надежды на «авось». Всё должно быть измерено.

Штрафы и последствия отсутствия заземления

Многие думают, что пока ток есть, всё в порядке. Это опасное заблуждение. Игнорирование нормативов превращает дом в «источник рисков». Последствия делятся на четыре категории:

1. Внезапная проверка энергосбыта выявит нарушения, что приведёт к штрафу.
2. Принудительное отключение от сети до устранения замечаний обесточит жильё.
3. При пожаре страховые выплаты не поступят без актов исправности проводки.
4. Уголовная или административная ответственность владельца наступит при травмах людей.

Технически сеть может работать, но юридически она нелегальна. Единственный способ защитить себя — официальный протокол заземления. Лаборатория ПрофТест проведёт замеры прибором с поверкой и выдаст документ для энергонадзора. Специалисты знают требования ТКП и оформят всё корректно. Это снимет вопросы инспекторов и убережёт от проблем. Безопасность требует бумаг, а не только металла в земле. Доверьте проверку профессионалам.

Типы контуров заземления: сравнение и выбор для вашего участка

Геометрия подземной части определяет надёжность всей системы. Не всякий участок позволяет закопать металл как угодно. Классический треугольный контур остаётся «золотым стандартом» для частных домов. Три электрода по углам обеспечивают стабильность даже при коррозии одного из них. Всё должно работать как единый механизм. На чертеже видно соединение полосой по периметру. Такая замкнутость даёт запас прочности при обрыве одной стороны. Визуализация помогает понять разницу.

Если территория узкая, вдоль забора прокладывается линейная схема. Она требует меньше места, но чувствительна к повреждению перемычек. Разрыв цепи критичен для безопасности. Важно помнить: глина держит ток лучше песка. Для сложных условий существует штырьевое заземление. Модульные уголки забиваются на большую глубину, где влажность выше. Это решение экономит пространство сверху. В скалистых породах вместо штырей укладывается пластина заземляющая. Горизонтальный элемент увеличивает площадь контакта с грунтом. Металл распределяет ток шире.

Ошибиться в выборе значит переделывать работу. Требуется точный расчёт эффективности под удельное сопротивление почвы. Без проекта вы рискуете получить формальное наличие металла вместо реальной защиты. ПрофТест рекомендует начинать с геодезии участка. Ещё один нюанс — документация. Инспектор спросит проектную схему. Просто закопать металл недостаточно. Нужны цифры сопротивления. Лаборатория подтвердит параметры приборами.

Расчёт заземления: удельное сопротивление грунта в Беларуси

Точный расчёт начинается с понимания физики почвы. Удельное сопротивление показывает, насколько хорошо земля проводит ток. Чем ниже значение, тем меньше электродов потребуется. В Беларуси этот параметр колеблется от 10 до 1000 Ом·м в зависимости от региона.

Почему нельзя брать средние цифры? Грунт — живой организм. Влажность меняется после дождей и засухи. Промерзание грунта зимой увеличивает сопротивление в 5–10 раз. То, что работало в июле, откажет в январе. Здесь вступает климатический коэффициент — поправка на сезонные изменения. Для РБ он составляет 1,3–1,8 в зависимости от зоны.

Формула упрощённого расчёта выглядит так:

R = (ρ × K) / (L × n) где ρ — сопротивление почвы, K — коэффициент, L — длина электрода, n — количество штырей.

Сезонные поправки обязательны для зимнего периода. Без них контур покажет норму летом, но не сработает при морозе. Пример: три штыря в суглинке дают 3 Ом летом. Зимой тот же контур покажет 12 Ом без поправок.

Ошибиться в расчёте значит переделывать работу. ПрофТест рекомендует закладывать запас по электродам. Лучше добавить штырь на этапе монтажа, чем вскрывать грунт через год. Всё должно быть измерено прибором с поверкой. Только так вы получите реальные цифры, а не расчётные.

Выбор материалов и комплектующих для заземления

Долговечность системы зависит от выбранного металла. Дешёвый вариант сгниёт за 5 лет. Стальные штыри доступны, но требуют серьёзной защиты от ржавчины. Медные электроды служат десятилетиями, но стоимость комплекта высока. Золотая середина — качественная оцинковка. Она сопротивляется коррозии лучше чёрного металла в агрессивной среде.

Сечение проводника влияет на пропускную способность аварийного тока. Тонкая полоса перегорит при серьёзной нагрузке. Стандарт — полоса 4х50 мм или круг 10 мм. Антикоррозийная обработка стыков обязательна после сварки. Битумный лак продлит жизнь соединениям в земле. Всё должно соответствовать ГОСТ. Иначе инспектор не примет работу.

Чек-лист покупателя:

1. Проверьте сертификаты на металл.
2. Убедитесь в толщине стенки уголка.
3. Выберите тип соединения (сварка надёжнее).
4. Закажите комплект с запасом электродов.
5. Сохраните чеки для гарантии.

ПрофТест рекомендует не экономить на материалах. Дешёвый металл потребует замены через десятилетие. Лучше сделать один раз качественно. Лаборатория видит разницу при замерах. Если металл не соответствует нормам, протокол не выдадут.

Особенности соединения электродов: сварка vs болты

Качество соединения определяет долговечность всей системы. Сварные соединения считаются эталоном надёжности в подземной части контура. Металл плавится, создавая монолит без зазоров. Сопротивление контакта остаётся минимальным десятилетиями.

Болтовые крепления допускаются только в доступных местах — например, в щитке. Под землёй они рискуют ослабнуть от коррозии. Окисление металла на стыках увеличивает сопротивление, превращая защиту в фикцию.

Три преимущества сварки:

1. Герметичность шва исключает попадание влаги.
2. Не требуется ревизия каждые полгода.
3. Механическая прочность выше при подвижках грунта.

Важное предупреждение: никогда не красьте сварные швы. Краска создаёт изолирующий слой, блокируя отвод тока. Допускается только битумная мастика на готовом соединении. ПрофТест при замерах проверяет каждый стык омметром. Если контакт ненадёжный — протокол не выдадут. Всё должно быть измерено.

Пошаговая инструкция: как сделать заземление своими руками

Теория без практики мертва. Приступаем к делу. Монтаж заземления начинается с подготовки, а не с лопаты. Ошибки на старте исправлять дороже всего.

Алгоритм работы из 8 шагов:

1. Выбор места — отступите от фундамента, найдите влажный участок.
2. Разметка геометрии контура (треугольник или линия).
3. Копка траншеи — соединительные каналы к дому.
4. Забивка электродов — погружение штырей на расчётную глубину.
5. Сварка горизонтальных связей между вертикальными стержнями.
6. Подключение к щитку — ввод шины в помещение.
7. Проверка параметров цепи измерительным прибором.
8. Оформление документов — протокол для энергонадзора.

Важный нюанс: седьмой пункт своими руками выполнить юридически нельзя. Вы можете купить бытовой тестер, но его показания не примет инспектор. Нужен прибор с действующей поверкой и аттестат лаборатории. Здесь вступает ПрофТест. Специалисты приедут, замерят сопротивление официально и выдадут документ для сдачи объекта. Это закроет вопросы энергосбыта навсегда.

Физически закопать металл — половина дела. Вторая половина — доказать безопасность на бумаге. Без этого контур остаётся «котом в мешке». Всё должно быть подтверждено цифрами.

Шаг 1 — Выбор места и разметка контура

Правильное расположение контура — половина успеха. Расстояние от дома 3-5 метров считается оптимальным: близко для подключения, далеко от фундамента для безопасности. Меньший промежуток рискован — влага от металла разрушит основание.

Критерии выбора площадки:

1. Наличие грунтовые воды — чем выше, тем лучше проводимость.
2. Отсутствие подземных коммуникации — газовые трубы, кабель-каналы.
3. Постоянная тень — солнце сушит почву, увеличивая сопротивление.
4. Высокая токопроводящая способность почвы — суглинок предпочтительнее песка.
5. Свободный доступ для обслуживания и замеров.

Схема оптимального расположения показывает контур с северной стороны дома. Там земля влажнее, меньше прогревается. Нельзя размещать электроды:

1. Под дорожками и парковкой.
2. Ближе 1 метра к фундаменту.
3. Над канализационными трубами.
4. В зоне высадки деревьев.
5. На склонах с перепадом высот.

Ошибка на этом этапе исправляется только земляными работами заново. ПрофТест рекомендует заранее вызвать специалиста для оценки участка. Это сэкономит время и материалы. Всё должно быть продумано до первой лопаты.

Шаг 2 — Земляные работы и траншея

Физическая подготовка площадки определяет долговечность системы. Глубина 50-100 см считается оптимальной для прокладки горизонтальных связей. Меньшее значение рискует промёрзнуть зимой, большее — неоправданно трудоёмко.

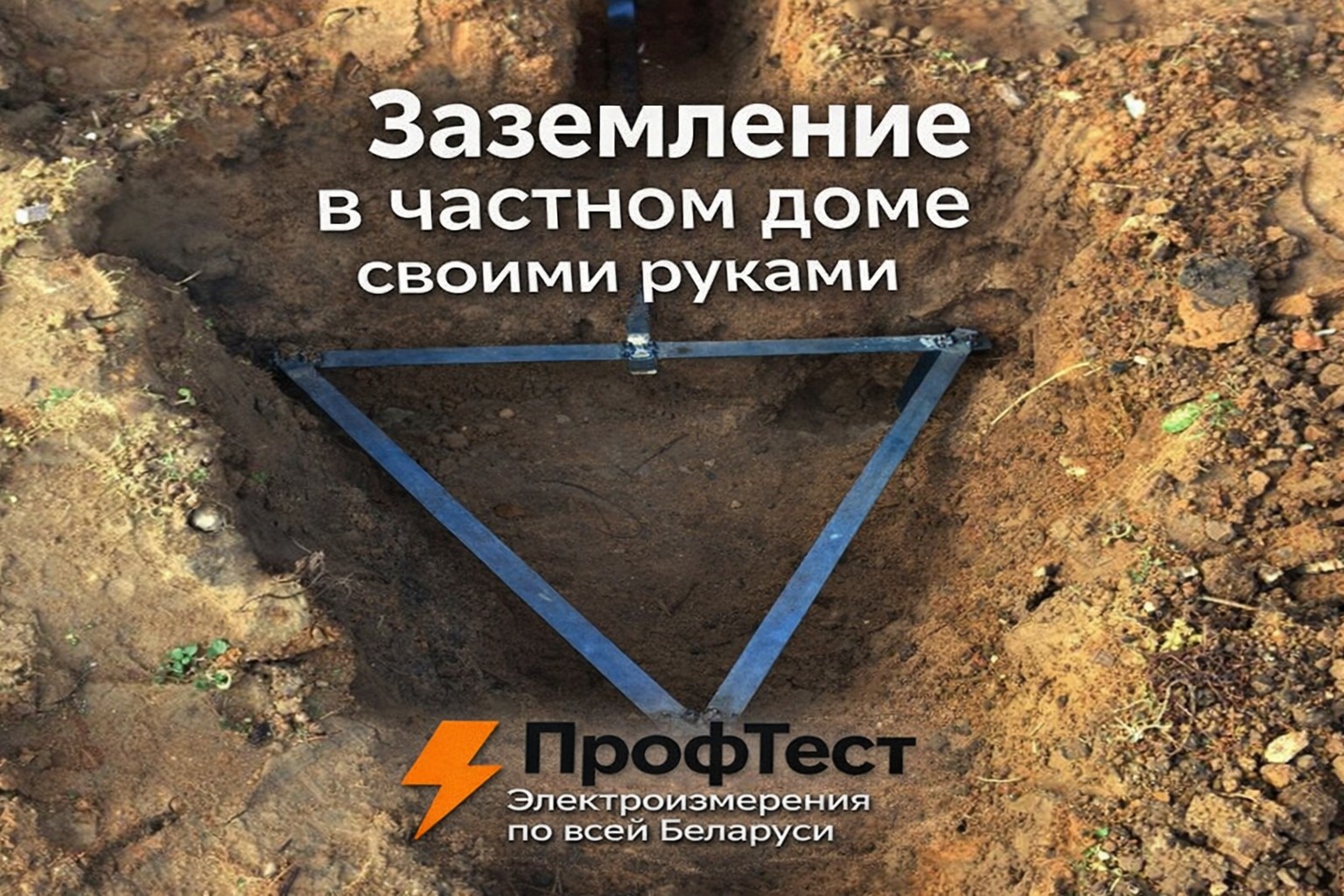

Треугольная схема требует точной разметки перед копкой. Стороны по 2–3 метра обеспечивают достаточную площадь растекания. Ширина 30 см позволяет комфортно работать сваркой в траншее.

Инструменты для земляных работ:

1. Штыковая и совковая лопаты.
2. Лом для твёрдого грунта.
3. Рулетка и колышки для разметки.
4. Уровень для контроля горизонтали.
5. Вёдра для выемки земли.

Траншея прокладывается от щитка к контуру прямым маршрутом без изгибов. Повороты увеличивают сопротивление проводника. Фото правильной траншеи показывает ровные стенки без осыпания.

Важный нюанс: на дне не должно быть камней и строительного мусора. Кабель-канал для вводного провода укладывается отдельно от заземляющей полосы. Это исключает механические повреждения при засыпке. ПрофТест рекомендует делать запас по длине траншеи — 10–15 см на усадку грунта. Всё должно быть подготовлено до монтажа электродов.

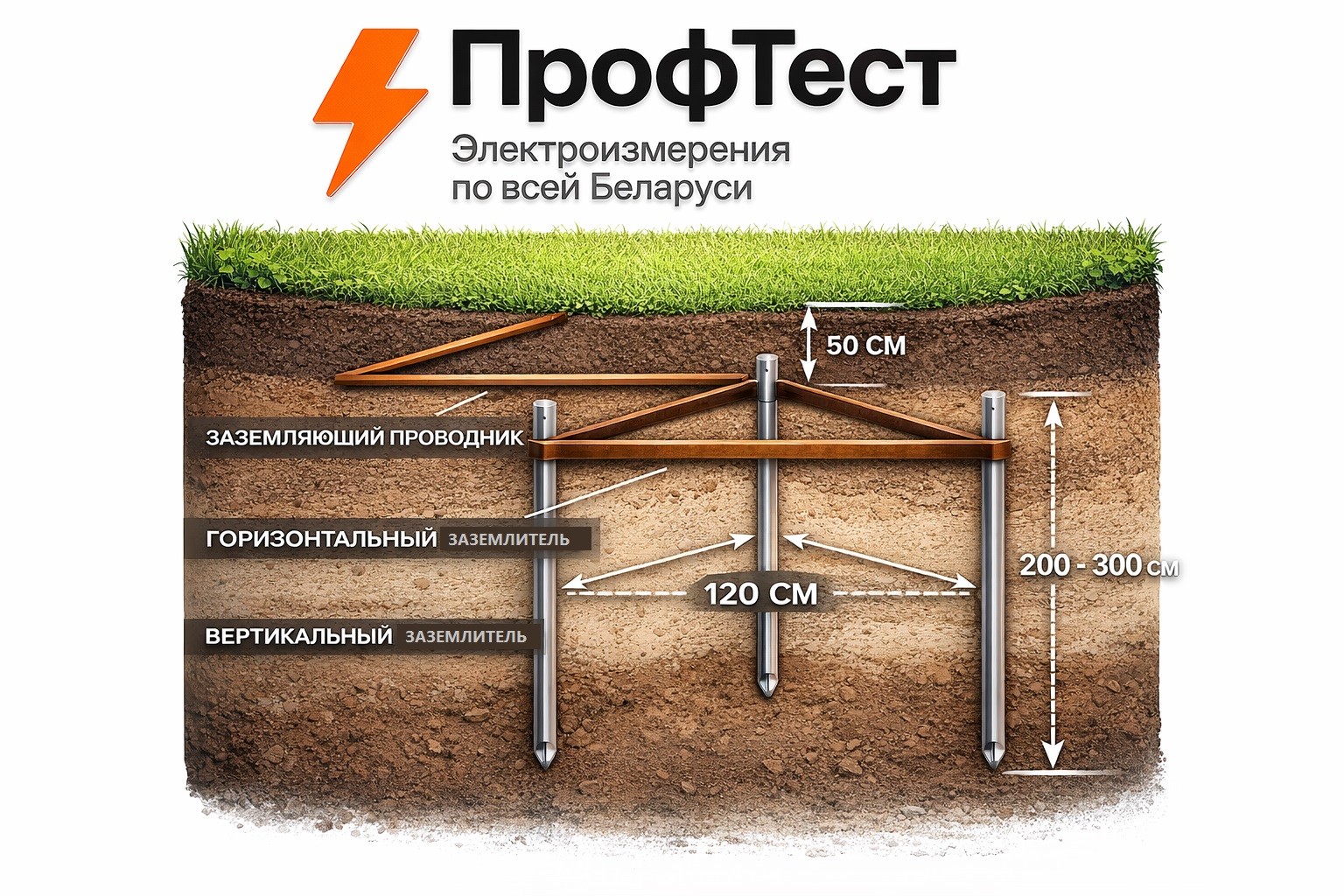

Шаг 3 — Монтаж электродов и соединение

Техническая часть требует точности. Забивка штырей 2-3 метра — критический параметр для стабильного сопротивления. Меньшая глубина не даст нужного контакта с влажными слоями почвы.

Вертикальность контролируется уровнем на каждом этапе. Перекос электрода ведёт к неравномерному распределению тока.

Шесть этапов монтажа:

1. Установка первого штыря в углу траншеи.
2. Проверка вертикальности строительным уровнем.
3. Забивка кувалдой до расчётной глубины.
4. Монтаж остальных электродов по схеме.
5. Приварка полоса 4х50 мм к верхушкам штырей.
6. Изоляция стыков битумной мастикой.

Сварка обеспечивает монолитное соединение без зазоров. Альтернатива — болтовые крепления, но только в доступных местах для обслуживания. Под землёй они недопустимы из-за риска окисления.

Предупреждение от экспертов: никогда не пропускайте контроль вертикальности. Кривой штырь хуже проводит ток и быстрее корродирует. ПрофТест при приёмке проверяет каждый сварной шов. Если соединение ненадёжное — протокол не выдадут. Всё должно быть измерено прибором с поверкой.

Шаг 4 — Подключение к электрощиту и проверка

Финальный этап требует максимальной аккуратности. Заземляющая шина в щитке становится точкой сбора всех защитных проводников. К ней подключается PE-проводник от контура — это жёлто-зелёный кабель, который нельзя путать с нулём.

Схема подключения в щитке показывает:

1. Ввод от контура → главная шина заземления.
2. От шины → разводка по розеткам и приборам.
3. Связь с автоматикой через УЗО.

Омметр показывает итоговое значение цепи. Норма — сопротивление 4 Ом для бытовой сети. Выше — контур не справится с аварией.

Важное предупреждение: бытовой тестер не заменит лабораторный прибор с поверкой. Только официальный протокол заземления от ПрофТест гарантирует приёмку объекта.

Нужен протокол замера: почему придется обратиться к специалистам

Вы можете купить бытовой тестер за 200 рублей и получить цифры на экране. Но энергонадзор их не примет. Почему?

Прибор с поверкой — это не бюрократия. Каждое измерительное устройство проходит государственную калибровку раз в год. Без действующего сертификата показания считаются недостоверными. Суд не примет такие данные при страховом случае.

Аттестат лаборатории — второй критический документ. Аккредитация подтверждает, что специалисты прошли обучение и знают ТКП. Частное лицо не может получить этот статус.

Юридическая сила протокола — только документ от аккредитованной организации имеет вес для инспектора. Ваша распечатка с бытового прибора — личная заметка, не более.

ПрофТест проводит электрофизические измерения для сдачи объекта. Специалисты знают требования нормативов РБ и оформляют документы корректно. Это снимает вопросы инспекторов при проверке. Клиент получает официальный документ, а не распечатку с сомнительными цифрами.

Частые ошибки при монтаже заземления и как их избежать

Ошибки в заземлении не прощают. Они не видны глазу, пока не случится авария. Разберём типичные просчёты, которые превращают защиту в фикцию.

Реальный кейс: у соседей в Минском районе контур показал 3 Ом летом. Зимой — 25 Ом. Причина: штыри забились на 1 метр, грунт промёрз. Пришлось вскрывать траншею заново. Потеряли 400 рублей и две недели.

Главный урок: «сделал и забыл» не работает. Заземление требует расчёта и документального подтверждения. ПрофТест рекомендует проверять каждый этап монтажа. Без официального протокола энергонадзор не примет объект. Всё должно быть измерено прибором с поверкой.

Делать своими руками или заказать у специалистов: сравнение 2026

Дилемма «сам или профи» решается не только бюджетом. Владелец дома взвешивает время, риски и юридические последствия. Стоимость своими руками кажется привлекательной — экономия на работе достигает 60%. Но это иллюзия без учёта скрытых расходов.

Время монтажа растягивается: выходные на копку, поиск материалов, сварка. У профессионалов — один день под ключ. Гарантия от компании покрывает дефекты 5 лет. Своими силами — только личная ответственность за ошибки.

Главный подводный камень — легализация. Без официального протокола энергонадзор не примет объект. Цена под ключ включает замер прибором с поверкой и акт для сбыта. Своими руками вы получите металл в земле, но не документ.

Вопросы и ответы: заземление в частном доме (FAQ)

Собрали 7 главных вопросов от владельцев недвижимости. Коротко, по делу.

Сколько стоит монтаж контура под ключ? Цена варьируется от 850 до 1900 BYN в зависимости от материалов и типа грунта. Эконом-вариант со сталью дешевле, медные электроды дороже.

Как часто проверять сопротивление? ТКП требует повторный замер каждые 6 лет для частных домов. При подозрении на коррозию — ежегодно.

Можно ли сделать самому без специалистов? Физически — да. Но юридически потребуется протокол заземления от аккредитованной лаборатории для сдачи объекта.

Какой грунт лучше для контура? Глина и суглинок держат ток оптимально. Песок и скала требуют увеличения площади электродов или химической обработки почвы.

Нужна ли молниезащита отдельно? Да. Заземление защищает от утечек, молниеприёмник — от прямых ударов. Это разные системы с общими элементами.

Что будет без официального документа? Энергонадзор вправе отключить сеть. Страховая откажет в выплате при пожаре.

Где заказать протокол быстро? Компания ПрофТест проводит измерения с поверенным прибором. Выдаёт акт для энергосбыта за один выезд. Специалисты знают требования ТКП и оформят всё корректно. Это снимет вопросы инспекторов.
